Bouées océanographiques Zéphyr pour surveiller l’impact des travaux en temps réel
- User stories
Synopsis
Challenge
Au cours de l’opération d’enfouissement de câble au fond de la mer, la société Eiffage est susceptible de remettre en suspension une quantité importante de sédiment dans la zone, et cela risque d’impacter la faune et flore aux alentours.
Solution
Nortek a installé 2 bouées Zéphyr pendant 9 mois, l’une équipée pour la mesure du courant et de la houle et l’autre d’un turbidimètre.
Un système d’alerte a été mis en place pour avertir Eiffage en cas de dépassement du seuil de turbidité (pour respecter les normes environnementales) et un second système d’alerte était en place en cas de fort courants/houle pour la sécurité des opérateurs en mer.
Benefit
L’entreprise Eiffage a pu effectuer ses travaux en toute sécurité pour son personnel, et tout en respectant la réglementation environnementale.
Les éoliennes en mer doivent être raccordées à terre au réseau de transport d’électricité. Pour cela un câble électrique sous-marin est enfoui à une certaine profondeur dans le fond marin reliant le poste électrique en mer, qui rassemble l’électricité récoltée par l’ensemble des éoliennes, jusqu’au poste électrique de raccordement à terre.
Lors de cette opération d’enfouissement, une importante quantité de sédiment est remis en suspension et cela peut affecter l’écosystème avoisinant. Les opérateurs sont donc tenus de respecter un certain seuil de turbidité afin d’impacter le moins possible l’environnement. La mesure de courant est également primordiale à la fois pour analyser la dispersion de ces sédiments mais également afin d’assurer le bon déroulement de l’installation du câble et la sécurité des hommes pendant les travaux.
Pour l’atterrage des câbles du parc éolien à Fécamp (Eoliennes Offshores des Hautes Falaises), Eiffage a contacté Nortek afin de maîtriser parfaitement les conditions en mer lors du chantier.
Complémentarité entre sécurité environnementale et humaine

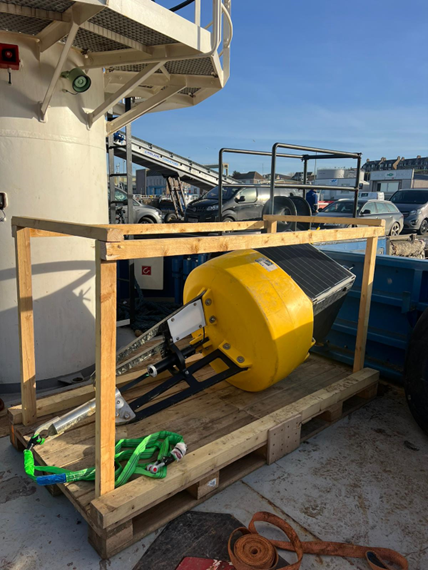

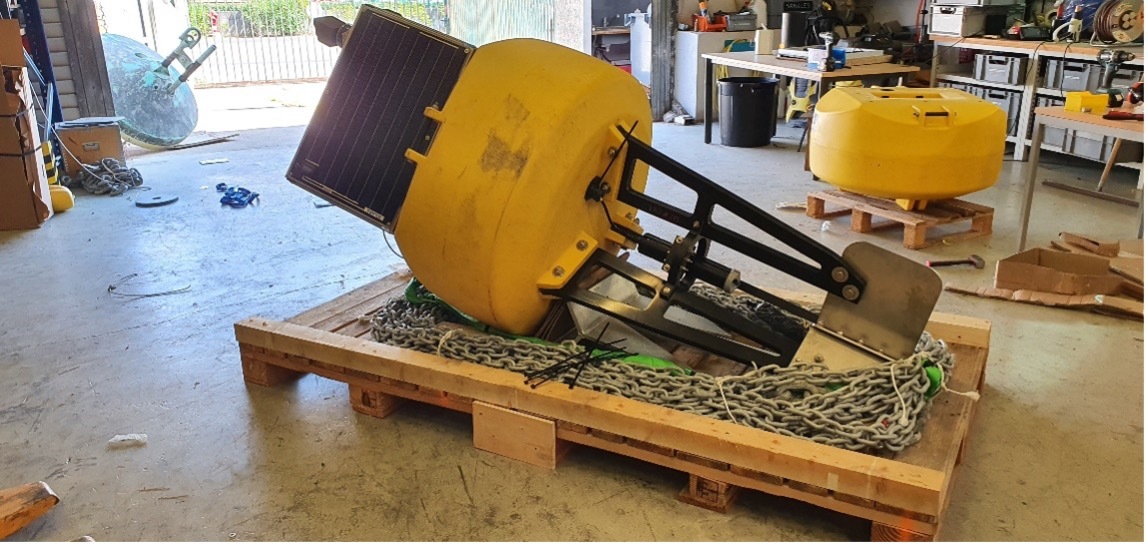

Pour ce projet, Nortek a fourni et déployé deux bouées Zéphyr. Ces bouées compactes et légères permettent de déployer plusieurs capteurs en temps réel. Elles sont totalement autonomes, alimentées à l’aide de panneaux solaires et transmettent les données en temps réel à l’aide d’un modem GPRS.
Les deux bouées ont été équipées de capteurs différents :
- Une bouée équipée d’un Aquadopp Profileur 1MHz et d’une centrale inertielle (pour la houle)
- Une bouée équipée d’un turbidimètre
Cette configuration a permis de mesurer un profil de courant, les vagues et la concentration en sédiment, et de recevoir chacun de ces paramètres en temps réel.
Pour la société Eiffage, il était important d’obtenir à la fois une information sur la quantité de sédiment en suspension mais également avoir une information sur leur déplacement, ceux-ci dérivant avec les courants.
Les données de courant et les paramètres pour caractériser la houle sont également primordiales pour sécuriser les Hommes sur le terrain. La société Eiffage a donc utilisé ces données, fournies par les bouées Zéphyr, pour autoriser ou non la présence des équipes sur le chantier.
Un service océanographique complet et efficace pour les travaux publics
Ces bouées ont été conçues par Nortek dans le but de faciliter le déploiement de système temps réel en proche côtier et permettre aux utilisateurs d’intégrer plusieurs types de capteurs en fonction de l’application souhaitée.
Nortek s’est chargé de l’intégration des instruments sur la bouée et du système de transmission en temps réel. En plus de cela, Nortek a fourni différents services, allant de l’installation et la maintenance des systèmes jusqu’au traitement et l’analyse des données. Toute la partie logistique, qui est souvent une partie complexe pour chaque campagne, a également était pilotée par leur soin.
Au cours de ce projet, Nortek s’est aussi chargé de maintenir en état la bouée lors des neufs mois de campagne, et de vérifier quotidiennement le bon fonctionnement du système et la bonne réception des données reçues.
La société Eiffage a donc pu se reposer sur la solution complète de Nortek fournissant un service totalement clé en main.
Une opération exécutée en toute sécurité à l’aide des bouées Zéphyr
Pour ce projet, Nortek a développé un site web sécurisé permettant aux opérateurs de visualiser en un coup d’œil les données et ainsi faciliter et accélérer la prise de décision.
Un système d’alerte a également été mis en place pour avertir rapidement la société Eiffage en cas de dépassement de seuil. Cela lui permettait de modifier ou arrêter ponctuellement son activité avant d’impacter la faune et flore du site.
Ces systèmes de bouées en temps réel ont été des outils précieux pour le chef de projet qui a pu superviser efficacement son chantier en maitrisant les conditions en mer pendant les travaux et les risques que ceux-ci pouvaient engendrer sur l’environnement.
